Branchement rampes a leds !!!
Aller à la page: 1, 2, 3  >

Poster un nouveau sujet   Répondre au sujet    PASSION 4X4 PICARDIE Index du Forum -> ADRESSES ET ASTUCES DIVERSES -> Electricité Navigation et CB
Sujet précédent :: Sujet suivant
Auteur Message
CHRIS
Président du club

En ligne

Inscrit le: 16 Déc 2008
Messages: 15 267
Localisation: cuigy en bray
votre 4x4: RRC 3.9 inj BVA ponts de GR
Masculin
Votre humeur: comme la queue du chien

MessagePosté le: Mar 4 Mar - 12:50 (2014)    Sujet du message: Branchement rampes a leds !!! Répondre en citant

pour le branchement des rampes a leds je me demande quel montage utiliser??

savoir si je garde le montage que j'ai pour mes phares actuel ou si il y a un montage plus sérieux  Mr. Green

quel genre de relais utiliser :idea: Question
........................................................................................................
RRC 3.9L a VENDRE AVIS aux amateurs !!
Revenir en haut
Visiter le site web du posteur
Publicité






MessagePosté le: Mar 4 Mar - 12:50 (2014)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
CHRIS
Président du club

En ligne

Inscrit le: 16 Déc 2008
Messages: 15 267
Localisation: cuigy en bray
votre 4x4: RRC 3.9 inj BVA ponts de GR
Masculin
Votre humeur: comme la queue du chien

MessagePosté le: Mar 4 Mar - 19:46 (2014)    Sujet du message: Branchement rampes a leds !!! Répondre en citant

DAVID j'ai besoin des tes lumière (jeu de mot  Mr. Green )

toi au moins tu est électricien auto si je ne me trompe hein!!
........................................................................................................
RRC 3.9L a VENDRE AVIS aux amateurs !!
Revenir en haut
Visiter le site web du posteur
Carlito
Modérateur

Hors ligne

Inscrit le: 05 Sep 2012
Messages: 2 100
Localisation: Quelque part dans le 45
votre 4x4: Patrol
Masculin
Votre humeur: Cool

MessagePosté le: Mar 4 Mar - 20:12 (2014)    Sujet du message: Branchement rampes a leds !!! Répondre en citant

Moi en élec Ji connai bof je sais que nos phare rond a leds le vieux les a brancher sur des relais
Revenir en haut
julien
Exterieurs

Hors ligne

Inscrit le: 03 Oct 2013
Messages: 418
Localisation: poix de picardie
votre 4x4: patrol gr y60
Masculin
Votre humeur: toujours de bonne humeur

MessagePosté le: Mar 4 Mar - 20:45 (2014)    Sujet du message: Branchement rampes a leds !!! Répondre en citant

moi je dirai tous simplement avec un relai de puissance 30 ampères (genre longues portée chez Norauto au alentour 5€)
 a savoir que si les rampe font 180watt on divise la puissance en watt par la tension et on obtient l amperage consomé donc:
 180w : 12v = 15 ampères donc avec un 30amperes on est largement bon.

pour le cablage on amene un fils " +"  en direct de la batterie a la borne 87 (section 2,5mm2)
ensuite on amene un fil" -" direct de la masse a la rampe a led (section 2,5mm2)
ensuite un fils de le borne 30 du relai au "+" de la rampe a led (section 2,5mm2)
voila pour la puissance.
ensuite la commande
un fils de la masse a la borne 85 du relais (section 1mm2)
un fils "+" apres contact a un interrupteur(section 1mm2)
et on ressort de l interrupteur vers la borne 86 du relais (section 1mm2)

pensez a mettres un fusible 20amperes au plus proche de la batterie (environ 10cm) sur le fils qui va du +batteries a la bornes 87.

raccord avec des cosses isolé bien sur.


j espere que ca pourra vousaider, desolé je sais pas comment joindre un shema.
Revenir en haut
CHRIS
Président du club

En ligne

Inscrit le: 16 Déc 2008
Messages: 15 267
Localisation: cuigy en bray
votre 4x4: RRC 3.9 inj BVA ponts de GR
Masculin
Votre humeur: comme la queue du chien

MessagePosté le: Mar 4 Mar - 20:50 (2014)    Sujet du message: Branchement rampes a leds !!! Répondre en citant

les led sont pas alimenter en puissance mais en intensité , donc pourquoi mettre un relais de puissance 30A  Mr. Green

le branchement je le connais mais il y a certainement des truc mieux que d'autre  hein!!
........................................................................................................
RRC 3.9L a VENDRE AVIS aux amateurs !!
Revenir en haut
Visiter le site web du posteur
julien
Exterieurs

Hors ligne

Inscrit le: 03 Oct 2013
Messages: 418
Localisation: poix de picardie
votre 4x4: patrol gr y60
Masculin
Votre humeur: toujours de bonne humeur

MessagePosté le: Mar 4 Mar - 21:00 (2014)    Sujet du message: Branchement rampes a leds !!! Répondre en citant

 ben pour moi faut monter un relai car elle vont consomer 15 ampères et donc risque de cramer l interrupteur du a l intensité.
je ne dis pas que j ai raison mais c e st mon avis.
ensuite un relais 30amperes car c est les plus courant et largement suffisant
Revenir en haut
papyguy
MEMBRES P4X4P

Hors ligne

Inscrit le: 29 Nov 2011
Messages: 1 069
Localisation: rainvillers
votre 4x4: pajero 2.8 +5
Masculin
Votre humeur: ne se laisse pas emm

MessagePosté le: Mer 5 Mar - 08:30 (2014)    Sujet du message: Branchement rampes a leds !!! Répondre en citant

je trouve l'explication de julien a mon gout. grenouille
........................................................................................................
pajero 2.8 +5-1 = 6.8
Revenir en haut
Visiter le site web du posteur
CHRIS
Président du club

En ligne

Inscrit le: 16 Déc 2008
Messages: 15 267
Localisation: cuigy en bray
votre 4x4: RRC 3.9 inj BVA ponts de GR
Masculin
Votre humeur: comme la queue du chien

MessagePosté le: Mer 5 Mar - 09:31 (2014)    Sujet du message: Branchement rampes a leds !!! Répondre en citant

Moi aussi son explication me plaît mais je me demande quel relais choisirav ec ou sans fusible ?

Quel diamètre de fil aussi
........................................................................................................
RRC 3.9L a VENDRE AVIS aux amateurs !!
Revenir en haut
Visiter le site web du posteur
julien
Exterieurs

Hors ligne

Inscrit le: 03 Oct 2013
Messages: 418
Localisation: poix de picardie
votre 4x4: patrol gr y60
Masculin
Votre humeur: toujours de bonne humeur

MessagePosté le: Mer 5 Mar - 13:10 (2014)    Sujet du message: Branchement rampes a leds !!! Répondre en citant

 pour le relais comme j ai ecrit plus haut, un 30 amperes est parfait. ( 30 ampères signifie qu il peut encaissé des arc electrique jusqu a 30 ampères avant de chauffer).
pour les sections de fils, du 1mm2 suffit largement pour la commande, vu que la "puissance" qui va passer dans ces fils sera tres faible (a peine 1 ampères)
et pour la puissance cablage en 2,5mm2 .

biensur avec un fusible en amont au plus proche de la batterie, pour proteger au maximum les court circuit.
Pensez a toujours bien fixer vos cable avec des petits colring pour eviter tout risque de frottement et donc de court circuit.

apres si vous voulez sur-dimenssionner les section de cable aucun souci. par contre ne jamais sur-dimenssionner un fusile, son calibrage est calculer et si il grille c est qu il y a une raison. donc le sur calibrer n est pas une solution.
Revenir en haut
CHRIS
Président du club

En ligne

Inscrit le: 16 Déc 2008
Messages: 15 267
Localisation: cuigy en bray
votre 4x4: RRC 3.9 inj BVA ponts de GR
Masculin
Votre humeur: comme la queue du chien

MessagePosté le: Mer 5 Mar - 14:38 (2014)    Sujet du message: Branchement rampes a leds !!! Répondre en citant

Merci Okay
........................................................................................................
RRC 3.9L a VENDRE AVIS aux amateurs !!
Revenir en haut
Visiter le site web du posteur
papyguy
MEMBRES P4X4P

Hors ligne

Inscrit le: 29 Nov 2011
Messages: 1 069
Localisation: rainvillers
votre 4x4: pajero 2.8 +5
Masculin
Votre humeur: ne se laisse pas emm

MessagePosté le: Mer 5 Mar - 18:18 (2014)    Sujet du message: Branchement rampes a leds !!! Répondre en citant

bien  pas mieux. grenouille
........................................................................................................
pajero 2.8 +5-1 = 6.8
Revenir en haut
Visiter le site web du posteur
Jim
Exterieurs

Hors ligne

Inscrit le: 08 Avr 2013
Messages: 417
Localisation: St leu d'esserent
votre 4x4: Jeep wrangler
Masculin
Votre humeur: Happy

MessagePosté le: Mer 5 Mar - 18:42 (2014)    Sujet du message: Branchement rampes a leds !!! Répondre en citant

Merci chef pour se poste et merci julien pour les explication  Okay Okay


Je pourrais fair un bon montage dans les regles de l'art prof;  sa servira pour toujour  study


bisous      bisous     Mr. Green Mr. Green
........................................................................................................
wrangler YJ 4.0l
JEEP : Just Empty Every Pocket !!!!
Revenir en haut
julien
Exterieurs

Hors ligne

Inscrit le: 03 Oct 2013
Messages: 418
Localisation: poix de picardie
votre 4x4: patrol gr y60
Masculin
Votre humeur: toujours de bonne humeur

MessagePosté le: Mer 5 Mar - 20:38 (2014)    Sujet du message: Branchement rampes a leds !!! Répondre en citant

j ai essayer de faire un shema "simple", j ai improvisé les couleur et les symboles.
les traits bleu correspondent au fils  de masse
les traits rouge correspondent au fils + 12volt

attention les led ont une polarité, il est neccessaire de respecté les + et les - (contrairement a toutes autres ampoules)
pour le + apres contact vous pouvez vous rependre sur  le circuit de l allume cigare ou autoradio.
Vous pouvez également vous reprendre sur le circuit des phare mais votre rampe ne s allumera uniquement si au prealable vous allumé vos phare.
Revenir en haut
julien
Exterieurs

Hors ligne

Inscrit le: 03 Oct 2013
Messages: 418
Localisation: poix de picardie
votre 4x4: patrol gr y60
Masculin
Votre humeur: toujours de bonne humeur

MessagePosté le: Mer 5 Mar - 20:39 (2014)    Sujet du message: Branchement rampes a leds !!! Répondre en citant


Revenir en haut
julien
Exterieurs

Hors ligne

Inscrit le: 03 Oct 2013
Messages: 418
Localisation: poix de picardie
votre 4x4: patrol gr y60
Masculin
Votre humeur: toujours de bonne humeur

MessagePosté le: Mer 5 Mar - 20:51 (2014)    Sujet du message: Branchement rampes a leds !!! Répondre en citant

  si vous voulez vous pouvezegalement branche votre interrupteur  depuis une ligne tiré depuis la batterie mais protégé toujours au plus proche de la batterie

schema ci joint

Revenir en haut
CHRIS
Président du club

En ligne

Inscrit le: 16 Déc 2008
Messages: 15 267
Localisation: cuigy en bray
votre 4x4: RRC 3.9 inj BVA ponts de GR
Masculin
Votre humeur: comme la queue du chien

MessagePosté le: Mer 5 Mar - 20:58 (2014)    Sujet du message: Branchement rampes a leds !!! Répondre en citant

ah ça c'est bien , je fait le même  montage d'habitude mais sans fusible Embarassed
........................................................................................................
RRC 3.9L a VENDRE AVIS aux amateurs !!
Revenir en haut
Visiter le site web du posteur
julien
Exterieurs

Hors ligne

Inscrit le: 03 Oct 2013
Messages: 418
Localisation: poix de picardie
votre 4x4: patrol gr y60
Masculin
Votre humeur: toujours de bonne humeur

MessagePosté le: Mer 5 Mar - 21:14 (2014)    Sujet du message: Branchement rampes a leds !!! Répondre en citant

 ca peut marcher sans fusible mais bon vaut mieux en mettre on ne sait jamais.

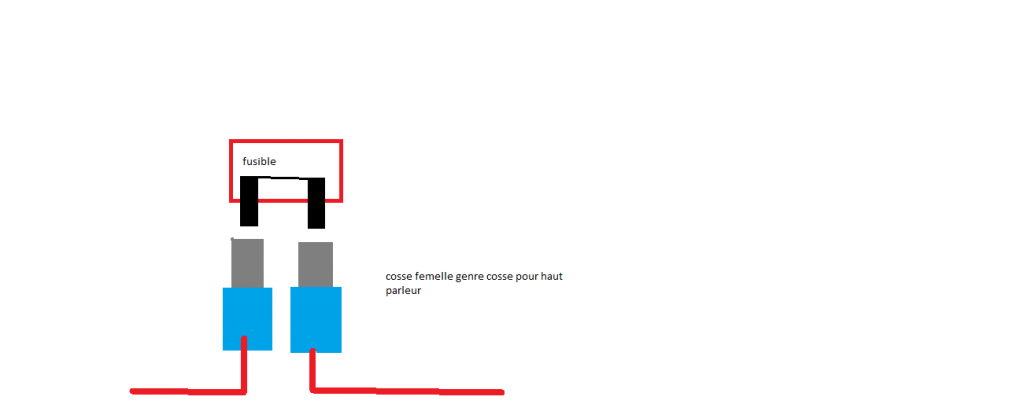

une petite combine pour faire un porte fusible facilement, tu prends 2 cosse femelle genre cosse pour enceinte et un fusible format classic de voiture.
l avantage c est qu on a quasi tous des fusible de ce type d avance chez nous.

ci joint un croquis
Revenir en haut
CHRIS
Président du club

En ligne

Inscrit le: 16 Déc 2008
Messages: 15 267
Localisation: cuigy en bray
votre 4x4: RRC 3.9 inj BVA ponts de GR
Masculin
Votre humeur: comme la queue du chien

MessagePosté le: Jeu 6 Mar - 06:52 (2014)    Sujet du message: Branchement rampes a leds !!! Répondre en citant

quand je compare les prix avec FEUVERT ou NORAUTO (par exemple ) ben c’est moins cher , vous en penser quoi ??

 http://www.classicautoelec.com/
........................................................................................................
RRC 3.9L a VENDRE AVIS aux amateurs !!
Revenir en haut
Visiter le site web du posteur
julien
Exterieurs

Hors ligne

Inscrit le: 03 Oct 2013
Messages: 418
Localisation: poix de picardie
votre 4x4: patrol gr y60
Masculin
Votre humeur: toujours de bonne humeur

MessagePosté le: Jeu 6 Mar - 07:36 (2014)    Sujet du message: Branchement rampes a leds !!! Répondre en citant

 je connaisssai pas comme site, c est interressant les tarif et puis y a tous comme matos.
j a regarder sur cesite le relais standard 4 broche 12v , 30amperes  est a 2,50€.

je le garde dans mes favori Okay
Revenir en haut
Tititeuff
Secrétaire du club

Hors ligne

Inscrit le: 21 Juil 2012
Messages: 1 233
Localisation: Surement quelque part
votre 4x4: PATROL GR Y61
Masculin
Votre humeur: Cool !!!

MessagePosté le: Jeu 6 Mar - 13:22 (2014)    Sujet du message: Branchement rampes a leds !!! Répondre en citant

Merci chef c'est pas chère dessus en plus y'a des connections étanches et plein d'autre chose
........................................................................................................
