MessagePosté le: 14/01/2015, 20:46    Sujet du message: cherche schema de cablage Répondre en citant

Voila je cherche un schema de cablage pour poser un deuxième feu de recul sur le troll mais qui puisse fonctionner en independant du feu de recul principal.  Si quelqu'un a sa ca maiderai bien car en elec je suis a la masse en ce qui concerne la conception de schéma
........................................................................................................
patrol y 60 long pour la balade et le boulot et santana 413 en préparation
Revenir en haut
Publicité






MessagePosté le: 14/01/2015, 20:46    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
CHRIS
Président du club

En ligne

Inscrit le: 16 Déc 2008
Messages: 15 303
Localisation: cuigy en bray
votre 4x4: RRC 3.9 inj BVA ponts de GR
Masculin
Votre humeur: comme la queue du chien

MessagePosté le: 14/01/2015, 20:50    Sujet du message: cherche schema de cablage Répondre en citant

prend ce schéma mais tu peu diminuer les fusible car tu va pas y mettre 200w en feu de recul  Mr. Green



........................................................................................................
RRC 3.9L a VENDRE AVIS aux amateurs !!
Revenir en haut
Visiter le site web du posteur
thibault60
MEMBRES P4X4P

Hors ligne

Inscrit le: 09 Nov 2014
Messages: 1 361
Localisation: chantilly
votre 4x4: patrol y 60 long
Masculin
Votre humeur: extra

MessagePosté le: 14/01/2015, 20:56    Sujet du message: cherche schema de cablage Répondre en citant

Merci chris jai oublié de preciser que jaimerai que mon feu supplémentaire sallume en meme temps que celui du feu de recul mais aussi indépendamment donc ou je me reprends sur le feu de recul par rapport a ton schéma?  Embarassed
........................................................................................................
patrol y 60 long pour la balade et le boulot et santana 413 en préparation
Revenir en haut
CHRIS
Président du club

En ligne

Inscrit le: 16 Déc 2008
Messages: 15 303
Localisation: cuigy en bray
votre 4x4: RRC 3.9 inj BVA ponts de GR
Masculin
Votre humeur: comme la queue du chien

MessagePosté le: 14/01/2015, 20:59    Sujet du message: cherche schema de cablage Répondre en citant

qu'il s'allume seul ou avec ton feu existant  hein!!

alors la pas gagné Rolling Eyes
........................................................................................................
RRC 3.9L a VENDRE AVIS aux amateurs !!
Revenir en haut
Visiter le site web du posteur
Carlito
Modérateur

Hors ligne

Inscrit le: 05 Sep 2012
Messages: 2 103
Localisation: Quelque part dans le 45
votre 4x4: Patrol
Masculin
Votre humeur: Cool

MessagePosté le: 14/01/2015, 21:00    Sujet du message: cherche schema de cablage Répondre en citant

sur le fil rouge avec le bouton rouge


et le fil bleu sur le bouton bleu


Okay Okay
Revenir en haut
thibault60
MEMBRES P4X4P

Hors ligne

Inscrit le: 09 Nov 2014
Messages: 1 361
Localisation: chantilly
votre 4x4: patrol y 60 long
Masculin
Votre humeur: extra

MessagePosté le: 14/01/2015, 21:09    Sujet du message: cherche schema de cablage Répondre en citant

CHRIS a écrit:
qu'il s'allume seul ou avec ton feu existant  hein!!

alors la pas gagné Rolling Eyes


Je supposait qu'en mettant un inter 3 position je pouvais avoir le feu supplémentaire qui fonctionne tout seul ou avec le feu de recul ou l'éteindre complètement. Mais je ne sais pas comment faire.


Sinon j'aurai fait comme pour mes lp ou j'aurai suivi ton schéma Embarassed
........................................................................................................
patrol y 60 long pour la balade et le boulot et santana 413 en préparation
Revenir en haut
CHRIS
Président du club

En ligne

Inscrit le: 16 Déc 2008
Messages: 15 303
Localisation: cuigy en bray
votre 4x4: RRC 3.9 inj BVA ponts de GR
Masculin
Votre humeur: comme la queue du chien

MessagePosté le: 14/01/2015, 22:29    Sujet du message: cherche schema de cablage Répondre en citant

oui ça doit être faisable mais la comme ça je vois pas trop   hein!!
........................................................................................................
RRC 3.9L a VENDRE AVIS aux amateurs !!
Revenir en haut
Visiter le site web du posteur
thibault60
MEMBRES P4X4P

Hors ligne

Inscrit le: 09 Nov 2014
Messages: 1 361
Localisation: chantilly
votre 4x4: patrol y 60 long
Masculin
Votre humeur: extra

MessagePosté le: 14/01/2015, 22:32    Sujet du message: cherche schema de cablage Répondre en citant

Ok merci quand même je continu à chercher et si je trouve je vous dirai ça. Reste plus qu'à trouver le schéma et j'installe mon feu Okay
........................................................................................................
patrol y 60 long pour la balade et le boulot et santana 413 en préparation
Revenir en haut
julien
Exterieurs

Hors ligne

Inscrit le: 03 Oct 2013
Messages: 418
Localisation: poix de picardie
votre 4x4: patrol gr y60
Masculin
Votre humeur: toujours de bonne humeur

MessagePosté le: 14/01/2015, 22:58    Sujet du message: cherche schema de cablage Répondre en citant

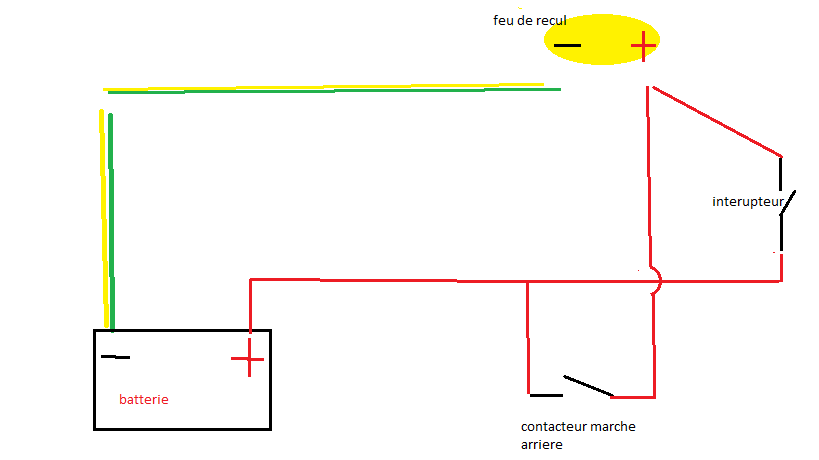

je t ai fais un schema vite fais montage avec et sans relais...a savoir que tu as 2 possibilité:

-soit tu laisse le feux de recule d origine, et il s allume soit en enclenchant la marche arriere soit tu l actionne partir d un interrupteur

ou

tu remplace ton feu de recule d origine par un feux de travail que tu actionne par enclenchement de la marche arriere ou/et par un interrupteur..

si tu laisse le feux de recule d origine(ce que je doute), tu prend ce schema


si tu monte un feu de travail du prend ce shema


a savoir que sur le second tu fait le montage avec un relai de puissance.
tu protege ta commande avec un fusible de 5 ampères
et tu protege ta puissance avec un fusible "calibrer"...
pour calibrer la puissance d un fusible, tu prend la puissance de ton ou tes feux en "watt" (exemple 2 feux de 55w)
-tu divise ta puissance total par la tension (12volt) et obtient les amperes
soit 110:12=9,16 et tu arrondi a la taille de fusible superieur soit 10amperes

j esperes que j ai étais clair n hesite pas si besoin Okay
Revenir en haut
CHRIS
Président du club

En ligne

Inscrit le: 16 Déc 2008
Messages: 15 303
Localisation: cuigy en bray
votre 4x4: RRC 3.9 inj BVA ponts de GR
Masculin
Votre humeur: comme la queue du chien

MessagePosté le: 15/01/2015, 06:28    Sujet du message: cherche schema de cablage Répondre en citant

ben voila c'était pas si compliquer , je pensais un peu comme le premier schéma mais avec un gros doute donc place au vrai connaisseur en électricité Mr. Green

merci Julien   Okay
........................................................................................................
RRC 3.9L a VENDRE AVIS aux amateurs !!
Revenir en haut
Visiter le site web du posteur
CHRIS
Président du club

En ligne

Inscrit le: 16 Déc 2008
Messages: 15 303
Localisation: cuigy en bray
votre 4x4: RRC 3.9 inj BVA ponts de GR
Masculin
Votre humeur: comme la queue du chien

MessagePosté le: 15/01/2015, 06:30    Sujet du message: cherche schema de cablage Répondre en citant

par contre il a plutôt intérêt a mettre un voyant ou un inter avec voyant pour ne pas le laisser allumer en roulant , sinon  sifflet
........................................................................................................
RRC 3.9L a VENDRE AVIS aux amateurs !!
Revenir en haut
Visiter le site web du posteur
thibault60
MEMBRES P4X4P

Hors ligne

Inscrit le: 09 Nov 2014
Messages: 1 361
Localisation: chantilly
votre 4x4: patrol y 60 long
Masculin
Votre humeur: extra

MessagePosté le: 15/01/2015, 09:45    Sujet du message: cherche schema de cablage Répondre en citant

Ah ton deuxième schema me parait le plus approprié meme si mon feu nest pas tres puissant au moins il sera protégé. Oui chris cest prevue que linter soit avec un  voyant intégré Okay
........................................................................................................
patrol y 60 long pour la balade et le boulot et santana 413 en préparation
Revenir en haut
thibault60
MEMBRES P4X4P

Hors ligne

Inscrit le: 09 Nov 2014
Messages: 1 361
Localisation: chantilly
votre 4x4: patrol y 60 long
Masculin
Votre humeur: extra

MessagePosté le: 15/01/2015, 23:25    Sujet du message: cherche schema de cablage Répondre en citant

petite commande passer chez classicautoelec pour le  cablage et je branche tou sa
........................................................................................................
patrol y 60 long pour la balade et le boulot et santana 413 en préparation
Revenir en haut
CHRIS
Président du club

En ligne

Inscrit le: 16 Déc 2008
Messages: 15 303
Localisation: cuigy en bray
votre 4x4: RRC 3.9 inj BVA ponts de GR
Masculin
Votre humeur: comme la queue du chien

MessagePosté le: 16/01/2015, 05:31    Sujet du message: cherche schema de cablage Répondre en citant

et tu en est ou des modif utile pour le TT  Mr. Green
........................................................................................................
RRC 3.9L a VENDRE AVIS aux amateurs !!
Revenir en haut
Visiter le site web du posteur
thibault60
MEMBRES P4X4P

Hors ligne

Inscrit le: 09 Nov 2014
Messages: 1 361
Localisation: chantilly
votre 4x4: patrol y 60 long
Masculin
Votre humeur: extra

MessagePosté le: 16/01/2015, 06:37    Sujet du message: cherche schema de cablage Répondre en citant

Y a le snorkel qui est arrivé  quil faut que je monte.  Monté mes cales , finir mon ski avant et faire mes barre latérale,. Apres en ce moment pas beaucoup de temps ave  le bois a faire et les chantiers a côté il reste plus beaucoup de temps. Et comme tu sais je suis en appartement donc pour bricoler le troll pas facile. Peut pas souder a la cave car pas de prise adequate doncoblige d'aller chez mes parents a precy. quand il pleut je peut rien faire car pas dabri . Apres tous ça je met de côté pour une rehausse plus 5 ou plus, je suis pas encor sur de la hauteur final peut plus 8 car pas trop de modification. A et puis ci jai oublié jai acheté a Serge son hi lift et ses sangles. Il me faut quelques manilles. Et faire des points de levage sur le troll pour le cric. Toujours un truc a faire sur ce troll cest pire qune maison
........................................................................................................
patrol y 60 long pour la balade et le boulot et santana 413 en préparation
Revenir en haut
julien
Exterieurs

Hors ligne

Inscrit le: 03 Oct 2013
Messages: 418
Localisation: poix de picardie
votre 4x4: patrol gr y60
Masculin
Votre humeur: toujours de bonne humeur

MessagePosté le: 16/01/2015, 09:30    Sujet du message: cherche schema de cablage Répondre en citant

c est sur que dans ce cas c est pas evidant, mais depeche toi carles prochaine rando vont vite arriver Mr. Green
Revenir en haut
thibault60
MEMBRES P4X4P

Hors ligne

Inscrit le: 09 Nov 2014
Messages: 1 361
Localisation: chantilly
votre 4x4: patrol y 60 long
Masculin
Votre humeur: extra

MessagePosté le: 16/01/2015, 12:35    Sujet du message: cherche schema de cablage Répondre en citant

Crois moi que si j'avais ne serai ce qu un abri avec une prise électrique corrrecte se serai sûrement déjà fait. Mais je fais avec ce que j'ai Crying or Very sad
........................................................................................................
patrol y 60 long pour la balade et le boulot et santana 413 en préparation
Revenir en haut
julien
Exterieurs

Hors ligne

Inscrit le: 03 Oct 2013
Messages: 418
Localisation: poix de picardie
votre 4x4: patrol gr y60
Masculin
Votre humeur: toujours de bonne humeur

MessagePosté le: 16/01/2015, 19:16    Sujet du message: cherche schema de cablage Répondre en citant

tu as monter tes pneus au fait?
Revenir en haut
thibault60
MEMBRES P4X4P

Hors ligne

Inscrit le: 09 Nov 2014
Messages: 1 361
Localisation: chantilly
votre 4x4: patrol y 60 long
Masculin
Votre humeur: extra

MessagePosté le: 16/01/2015, 20:31    Sujet du message: cherche schema de cablage Répondre en citant

Sa va pas tarder parce que je suis aller en foret ce matin faire du bois et cetait bien grassouillet.  Alors a vide cest passé mais avec la remorque pleine cest mort.
Demain si le temps est ok montage snorkel et fintion du ski avant. Et jessaierai le week prochain de monter mes cales.  Et ensuite je fais les marche pieds tout ca si le temps est bon.


Au fait auto elec sont vachement rapide commande passée hier parti aujourd'hui , en plus le tarif +++++


Et toi Julien tes cales cest fait?
........................................................................................................
patrol y 60 long pour la balade et le boulot et santana 413 en préparation
Revenir en haut
julien
Exterieurs

Hors ligne

Inscrit le: 03 Oct 2013
Messages: 418
Localisation: poix de picardie
votre 4x4: patrol gr y60
Masculin
Votre humeur: toujours de bonne humeur

MessagePosté le: 16/01/2015, 20:49    Sujet du message: cherche schema de cablage Répondre en citant

nan, toujours pas
j ai juste monter mes 900x16

avec le body +10cm et mon kit rehausse +7,5 c est déjà bien suffisant Mr. Green
Revenir en haut
